Мікшуючі підсилювачі IPA-60 та IPA-240 входять до складу системи оповіщення IPA AUDIO та використовуються для побудови систем автоматичного оповіщення про пожежу та музичної трансляції на базі додаткового обладнання. Данний блок призначений для мікшування та посилення звукового сигналу з метою його подальшої трансляції на гучномовці.
До IPA-60 та IPA-240 може бути під'єднано до 5-ти джерел аудіо сигналу, 2 з яких пріоритетні. До блоку також можна під'єднати до 3-х мікрофонів, один з яких має пріоритет над іншими мікрофонними та музикальними аудіо входами. Рівні лінійних та мікрофонних входів регулюються за допомогою ручок на передній панелі. Найвищий пріоритет у цьому блоці мають тривожні входи (EMC) на задній панелі. При подачі на ці входи аудіо сигналу (наприклад: від джерела тривожних повідомлень) він надходить на вихід, приглушуючи сигнали, що надходять на будь-які інші входи. Вихідний каскад підсилювачів IPA-60 та IPA-240 містить трансформатор, який додатково підвищує напругу посиленого сигналу. Це необхідно для мінімізації втрат. До високовольтних виходів підсилювача необхідно підключати лише спеціалізовані гучномовці, що містять трансформатор. Крім високовольтних, підсилювачі IPA-60 та IPA-240 також мають стандартні "низькоомні" виходи, для підключення звичайних акустичних систем. Регулювання посилення здійснюється за допомогою регулювальника на передній панелі блоку. Живлення підсилювачів IPA-60 та IPA-240 здійснюється від мережі змінної напруги 220 В. Конструктивно IPA-60 та IPA-240 виконані в рековому 19-дюймовому корпусі, призначеному для монтажу в стандартну електротехнічну шафу.
Особливості
- Номінальна вихідна потужність 60 Вт, 240 Вт
- Виходи гучномовців 100 В / 70 В / 4-16 Ом
- 3 мікрофонних входи (один пріоритетний) jack, RCA
- 2 лінійні входи RCA
- Пріоритетний вхід
- Мікшований лінійний вихід RCA
- Регулювання рівня сигналу на кожному вході
- Регулювання тембру
- Захист від перенавантаження, перегріву, короткого замикання
Технічні характеристики
| Moдель | IPA-60 | IPA-240 |
|---|
| Вихідна потужність |
60 Вт |
240 Вт |
| Виходи гучномовців |
100 В, 70 В ~ 4-16 Ом |
| Чутливість та опір входу |
MIC 1, 2, 3: 5 мВ / 600 Ом, незбалансований мікрофонний вхід jack
MIC 2, 3: 775 мВ / 10 кОм, незбалансований вхід RCA
AUX 1, 2: 350 мВ / 10 кОм, незбалансований вхід RCA
EMC: 775 мВ / 10 кОм, незбалансований вхід RCA
|
| Чутливість та опір виходу |
MIX OUT: 1 В / 470 Ом, незбалансований вихід RCA |
| Teмбр |
НЧ: ±10 дБ при 100 Гц
ВЧ: ±10 дБ при 10 кГц
|
| Діапазон ефективно відтворюваних частот |
50 Гц ~ 16 кГц (+1 дБ, - 3 дБ) |
| Співвідношення сигнал/шум |
MIC 1, 2, 3: 66 дБ, AUX 1, 2: 80 дБ |
| Коефіцієнт нелінійного спотворення |
Меньш 0.5% при 1 кГц, 1/3 номінальної потужності |
| Захист |
Від високої температури, перевантаження та короткого замикання |
| Напруга живлення |
~220 В / 50 Гц |
| Споживана потужність |
100 Вт |
400 Вт |
| Маса |
7.1 кг |
16.6 кг |
| Габаритні розміри |
484 x 358 x 88 мм |
484 x 358 x 88 мм |
Задня панель

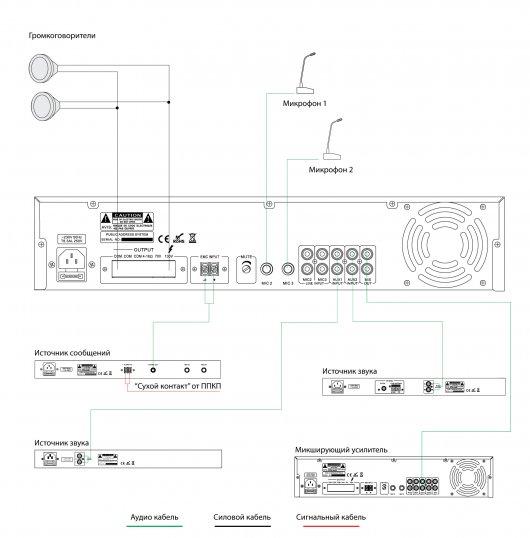

Підключення
